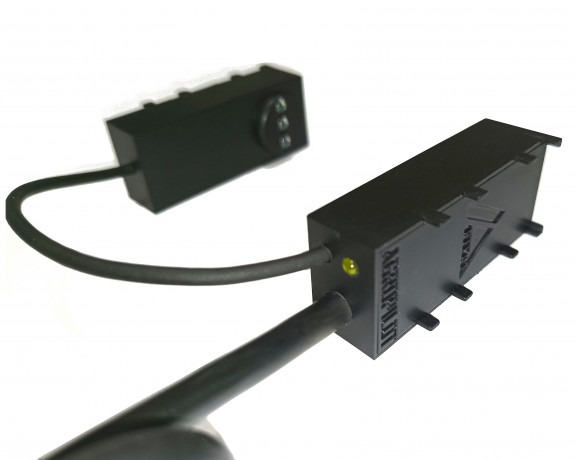

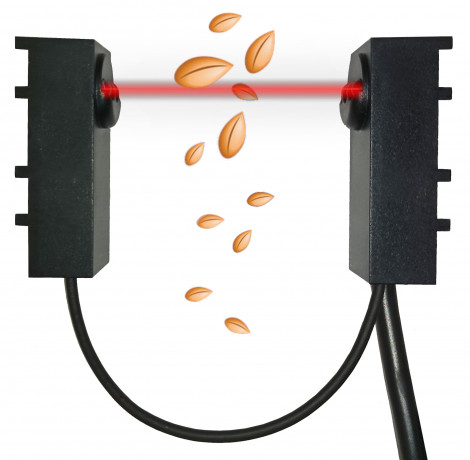

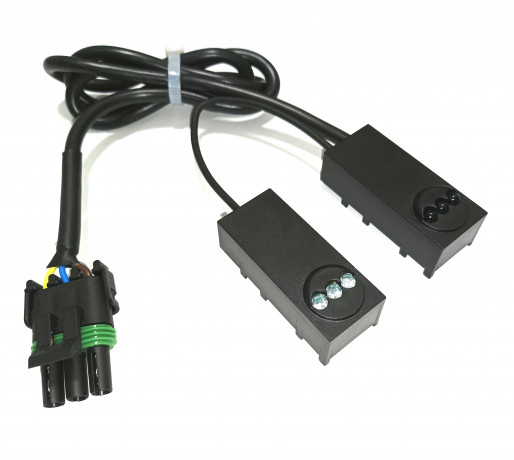

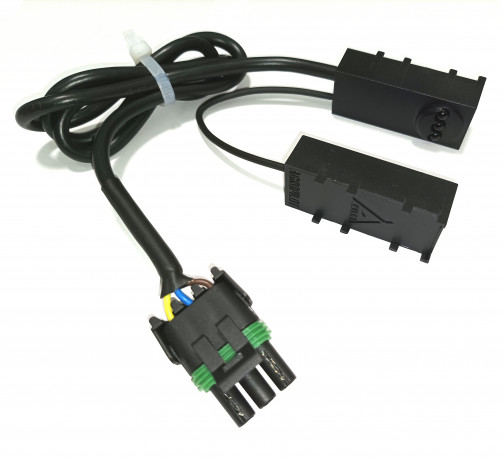

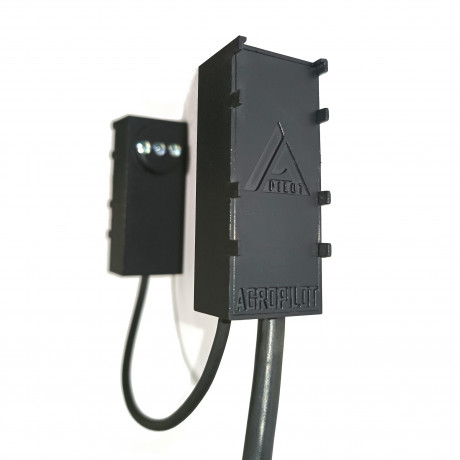

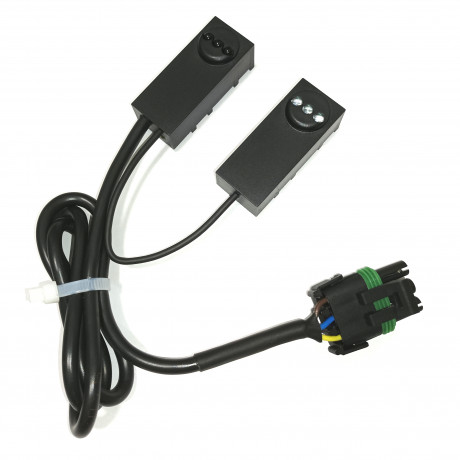

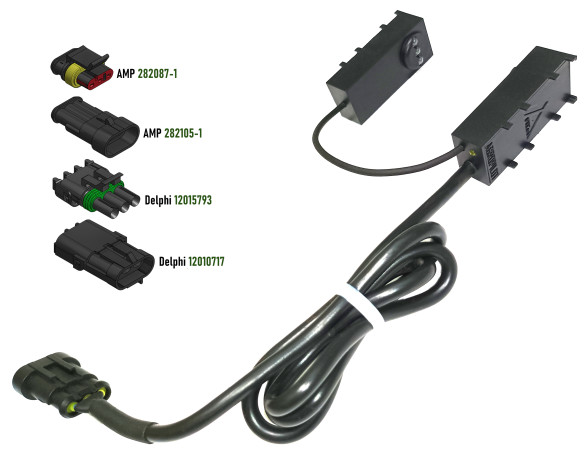

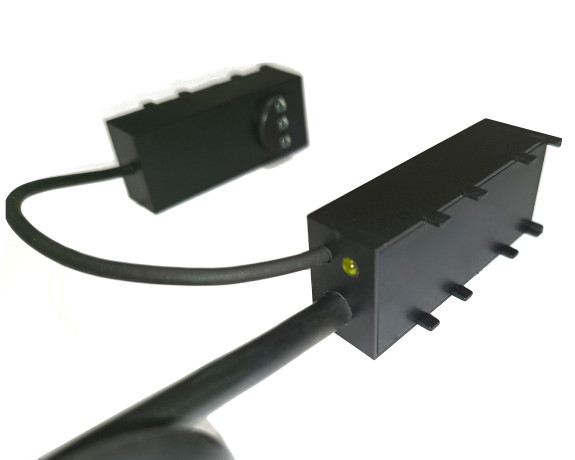

Оптичні датчики висіву IR940, мають вихід NPN open collector (активний LOW). Вони підходять для більшості моніторів і систем контролю висіву, що застосовуються у сівалках John Deere, Case, Kinze, AGCO, Great Plains та інших виробників.
Тип сигналу: NPN open collector (замикання імпульсу на «масу»)
Сумісний з: системами John Deere, Kinze, Case IH, Great Plains, White, AGCO, Monosem, Topcon, Mueller, Ag Leader, RDS, Raven тощо.
John Deere No: AA58295, AA53212, AA63470, АА58293, AA41595, AA27652, AA71959, AA70077, AA69777, AA67283, AA61908, AA30829, GA14214.
Kinze No: GR1087, 833-222C, GR1087, 853621, 452440891AS1 (45244-0891AS1).
1. DICKEY-john
| Модель системи | Сумісність |
|---|
| Computer-Trak 100 / 150 / 250 / 350 |
Повна |
| PM100 / PM300 / PM400 |
Повна |
| CMS100 / CMS200 |
Повна |
| Seed Manager / IntelliAg / ISO6 |
Повна |
| SeedStar (DJ протокол) |
Повна |
2. John Deere
| Система / Монітор | Сумісність |
|---|
| Computer-Trak 100 / 150 / 250 / 350 |
Повна |
| SeedStar (перша версія) |
Повна |
| SeedStar 2 / XP / 3HP (через адаптер) |
Сумісна при підключенні DJ-адаптера |
| SeedStar 4 / Gen 4 CommandCenter |
Сумісна через ISO-інтерфейс |
3. Kinze
| Модель монітора | Сумісність |
|---|
| KPM II / KPM III |
Повна |
| Vision / Blue Vantage / ISOBUS |
Сумісна через DJ або ISO адаптер |
4. Case IH
| Система | Сумісність |
|---|
| Early Riser Monitor |
Повна |
| AFS Seed Manager |
Повна |
| AFS Pro 700 / 1200 (ISO) |
Сумісна через ISO-шину |
5. Great Plains / AGCO / White / Monosem
| Система | Сумісність |
|---|
| White 6000 / 8000 / 9000 Series |
Повна |
| AGCO FieldStar / C1000 / C3000 |
Повна |
| Great Plains Seed Monitor |
Повна |
| Monosem CS / ME / NG Plus / ValoTerra |
Повна |
6. Універсальні та ISOBUS системи
| Система / Виробник | Сумісність |
|---|
| Ag Leader SeedCommand / InCommand 1200 |
Повна |
| Topcon X20 / X30 / X35 |
Повна |
| Mueller Elektronik DrillControl / ISOBUS |
Повна |
| RDS Technology Artemis / Drill Control / SeedHawk |
Повна |
| MC Electronics Seed Monitor 3 / 6 / 12 |
Повна |
| Trimble Field-IQ / GFX / TMX монітори |
Сумісні через DJ-протокол |
| CLAAS Quantimeter / ISOBUS Terminals |
Сумісні з NPN сигналом |
7. Електричні характеристики
| Параметр | Значення |
|---|
| Тип сигналу |
NPN open collector (активний LOW, замикання на «масу») |
| Живлення |
7.2 – 8.8 В DC |
| Вихідна напруга сигналу |
до 5 В логічного рівня |
| Діапазон робочих температур |
0°C ... +85°C |
| Сумісні середовища |
Кукурудза, соя, пшениця, добрива, гранули |
8. Сумісні марки сівалок
Датчики цього типу застосовуються у таких сівалках:
- John Deere (7000, 7100, 7200, 1750, 1760, MaxEmerge, VacuMeter)
- Kinze (3000, 3500, 3600, 4900, 4700, 3660)
- Case IH (1200, 1215, 1220, Early Riser, PrecisionDisk)
- Great Plains (YP1625, PL5500, 2S-2600)
- White Planters (6000, 8000, 9000 Series)
- AGCO / Massey Ferguson / Challenger (Монітори C1000–C3000)
- Monosem (CS, ME, NG Plus, ValoTerra)
- Horsch, Amazone, Kuhn, Vaderstad (при використанні адаптерів DJ / ISOBUS)
Примітка: Торговельні марки John Deere, Case, Kinze, AGCO, Great Plains та інші є власністю їхніх відповідних власників.
Вони використовуються виключно для позначення сумісності продукції RS-485.COM
та не означають, що виробник має відношення до цих брендів або їхніх представників. Уся інформація наведена для довідкових цілей.
